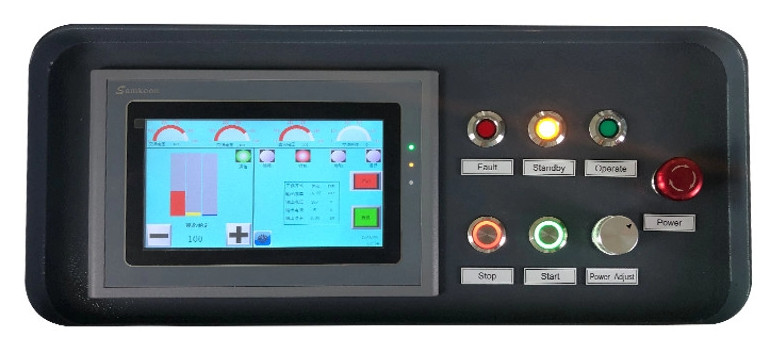

200KHZ induction ultra à haute fréquence Heater Machine Digital Touch Screen IGBT

Équipement ultra à haute fréquence de chauffage par induction 40KW pour le chauffage de Matal

ÉQUIPEMENT DE CHAUFFAGE PAR INDUCTION :

Cette série d'appareil de chauffage d'induction ultra à haute fréquence adopte le circuit résonnant de série, après résonance par la basse tension de sortie à haute fréquence de transformateur, alimentation d'énergie à haute fréquence à forte intensité. La structure de résonance est montrée comme suit :

Cette série de structure ultra à haute fréquence d'équipement d'appareil de chauffage d'induction adopte la technologie de contrôle d'inverseur de la tard-génération de la GY, sur la base de l'utilisation des dispositifs conventionnels d'IGBT, de sorte que l'appareil de chauffage d'induction puisse non seulement produire la fréquence jusqu'à 250 kilohertz d'alimentation d'énergie ultra à haute fréquence, mais également les fonctions ultra à haute fréquence d'appareil de chauffage d'induction sont une fiabilité plus stable et plus élevée. Il fait la possibilité pour remplacer la haute fréquence de tube électronique par les appareils de chauffage d'induction à haute fréquence à semi-conducteur.

En cette technologie, la puissance et la fréquence ultra à haute fréquence d'appareil de chauffage d'induction peuvent être ajustées indépendamment. Le dispositif de commutation d'IGBT et l'inducteur amorphe sont utilisés pour former un circuit à haute fréquence de couperet pour ajuster la puissance. Utilisant la technologie de résonance de série d'IGBT et de suivi automatique de fréquence pour obtenir le processus doux précis d'inverseur de contrôle de commutateur, de sorte que l'équipement sous la fiabilité de travail de puissance élevée soit considérablement amélioré de sorte que l'équipement ait été développé dans le domaine de la puissance élevée, le taux 100% provisoire de charge d'équipement peut être réalisé.

CARACTÉRISTIQUES PRINCIPALES

• Des pièces micro peuvent être chauffées. Il peut chauffer le fil d'acier de fil de fer et, la bande en acier, les axes miniatures, le fil argenté, l'or fin et les bijoux argentés, et plus.
• La surface réchauffe rapidement. Son effet de peau est plus évident, qui peut rapidement chauffer la surface de l'objet, ainsi il est très approprié au durcissement extérieur.
• Haute fréquence. La plus haute fréquence peut atteindre plus de 300 kilohertz, et l'efficacité de chauffage est haute.
• Flexible. Petite taille, équipée des roulettes, faciles à se déplacer.
• Fonction d'autoprotection. Moniteur actuel, tension, température de l'eau, etc. Quand l'échec se produit, il peut automatiquement alarmer et cesser le fonctionnement.

ALIMENTATION ÉLECTRIQUE :

La puissance a exigé pour chauffer votre morceau de travail dépend dessus :

• La masse de votre morceau de travail
• Les propriétés matérielles de votre morceau de travail
• L'augmentation de la température que vous exigez
• Le temps de chauffage requis pour répondre à vos besoins de processus
• L'efficacité du champ dû à la conception de bobine
• Toutes pertes de chaleur pendant le processus de chauffage

Après que nous déterminions la puissance requise pour chauffer votre morceau de travail nous pouvons choisir l'équipement correct de chauffage par induction prenant en compte l'efficacité de accouplement de bobine.

LES PARAMÈTRES DU GYH-30AB :

AVANTAGES DU CHAUFFAGE PAR INDUCTION :

Le condensateur résonnant ultra à haute fréquence d'appareil de chauffage d'induction des GY est relié en série au côté à haute fréquence de transformateur, ainsi le transformateur à haute fréquence a la basse tension, qui réduit considérablement les problèmes d'isolation et d'allumage provoqués par haute tension, et améliore considérablement la fiabilité de l'équipement. En attendant, le transformateur à haute fréquence est petit dans la taille, lumière dans le poids, et bas dans la perte.

La puissance, le temps de chauffage, la puissance de conservation de la chaleur, et le temps de chauffage de conservation de la chaleur peuvent être ajustés indépendamment, qui peut effectivement commander la température de chauffage de courbe et de chauffage dans une certaine mesure.

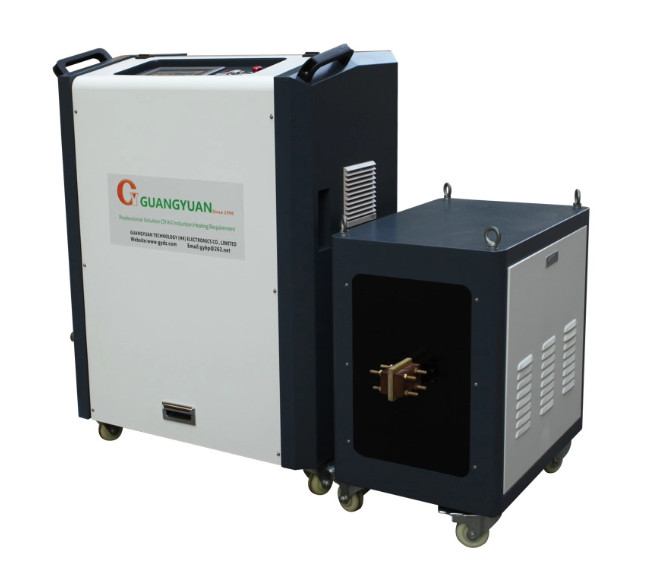

Dans l'appareil de chauffage d'induction ultra à haute fréquence de fente, l'alimentation d'énergie à haute fréquence (centre serveur) est séparée du transformateur à haute fréquence (extension), et de la connexion entre la canalisation et l'extension est de 2 mètres de longue ;

Une fois appliqué à l'environnement pauvre du lieu de travail, le principal organisme d'appareil de chauffage d'induction peut être fermé dans un espace propre, pour réduire considérablement le taux d'entretien du principal organisme, augmentent la fiabilité de l'équipement ;

Quand il est employé dans la chaîne de montage opérations ou ensembles complets de l'équipement, la petite extension occupe un petit espace de table, facile à se déplacer.

APPLICATIONS DE LA MACHINE DE CHAUFFAGE PAR INDUCTION :

Pendant la chaleur en métal traitant des productions, nos appareils de chauffage d'induction de fréquence ont largement des champs d'applications.

• Traitement thermique d'induction de toutes sortes de vitesse différente, axe, et d'autres pièces.
• Adhésif de chauffage par induction de vis d'acier au carbone et de vis d'acier inoxydable.
• Les écoles et les instituts de recherche emploient la fonte de lévitation magnétique.
• Quelques tuyaux de cuivre, les travaux de soudure d'induction de tubes.

COMMENT MAINTENIR L'ÉQUIPEMENT ULTRA À HAUTE FRÉQUENCE DE CHAUFFAGE PAR INDUCTION ?

• Pour empêcher la décharge électrique, assurez-vous que les caractéristiques électriques du châssis sont sûrement fondues.
• Le démontage et l'installation de l'inducteur doivent être effectués après réchauffage est arrêté.
• Mettez en application strictement le principe de l'eau se reliante d'abord et en mettant sous tension alors, le manque d'eau est strictement interdit dans le processus fonctionnant, et la qualité et la pression de l'eau de refroidissement utilisées dans l'équipement et l'inducteur doivent répondre aux exigences dans le tableau 2. Pour éviter de bloquer les tuyaux de refroidissement, si une pompe à eau est utilisée pour l'approvisionnement en eau, installez pour filtrer l'eau de refroidissement à l'admission de pompe à eau. La température ne devrait pas être plus haute que 45°C, et l'écoulement d'eau devrait être 10T/H (l'eau adoucie est recommandée).
• L'équipement ultra à haute fréquence de chauffage par induction doit être protégé contre la lumière du soleil, la pluie, l'humidité, et la poussière. Quand le dispositif doit être réparé ou maintenu, il doit être réparé après que le courant soit coupé.
• Nettoyez la machine avec l'air comprimé ou une fan chaque semaine. La carte est nettoyée avec une brosse et puis un propre enflé.
• Des utilisateurs ordinaires devraient l'être employé tous les 4 mois avec le détergent spécial (notre société disponible) pour nettoyer la machine une fois. Quand de machine la température de l'eau d'alarmes fréquemment, ou observer l'écoulement d'eau au débouché a réduit de manière significative devrait être nettoyé immédiatement.
• L'inducteur devrait être maintenu propre pour empêcher un court-circuit entre les tours.
• Cet équipement de chauffage par induction de fréquence ne peut pas utiliser un capteur simple de tour. Autrement, le dispositif peut être dû endommagé à la réactance inductive trop petite. Dans des cas particuliers, consultez svp le fabricant.
• En remplaçant l'inducteur, le plat se reliant d'inducteur et la surface de contact de transformateur devraient être propres poncé pour maintenir la bonne conductivité.
