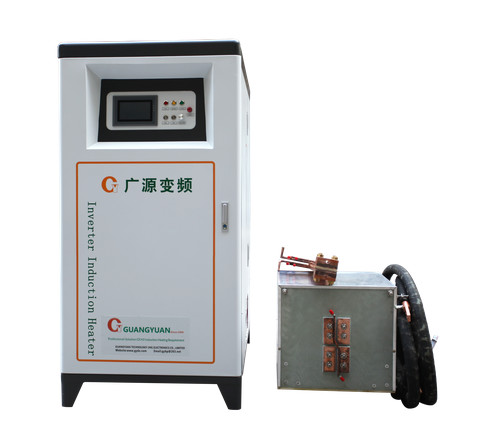

Machine de fréquence moyenne de durcissement d'induction de commande numérique de DSP pour le durcissement
CE QUI EST CHAUFFAGE PAR INDUCTION :
Le chauffage par induction, un processus appliqué d'énergie, est une méthode de chauffage sélective et de non contact qui peut être exécutée en air sur l'atelier aussi bien que sous une atmosphère protectrice ou dans un four de vide. Le chauffage par induction implique un matériel électriquement conducteur tel qu'en acier (l'objet), une source d'énergie d'induction, un ensemble de bobine d'induction (habituellement de cuivre), et la capacité d'éteindre.
Le chauffage par induction exige une source d'énergie. Un jeu de bobine est attaché à la source d'énergie, et l'objet est placé à l'intérieur de la bobine. Actuel de la source d'énergie traverse la bobine, créant les lignes de la force invisibles qui question de la bobine. Ces lignes de la force induisent des courants de Foucault dans l'objet, ayant pour résultat la chaleur. Des pièces peuvent être chauffées à une large gamme de températures avant l'extinction, selon les résultats désirés.
Spécialement utilisé dans l'industrie automobile, le chauffage par induction a plusieurs avantages principaux. De longs temps de processus et températures de surface élevées ne sont pas exigés, puisque la chaleur est produite dans l'objet lui-même, pas transférée par rayonnement ou convection. La durée de la transformation rapide du chauffage par induction est un avantage significatif pour des treaters de la chaleur fonctionnant avec les pièces à fort débit.
Le PRAMETERS de la machine de fréquence moyenne industrielle de chauffage par induction 500KW pour le durcissement :
| Modèle | GYMD-500KW |
| Puissance de travail | 340V-430V |
| Courant d'entrée maximum | 750A |
| De puissance de sortie maximum | 500KW |
| Fréquence de fluctuation | 1-10KHZ |
| Le débit de l'eau de refroidissement | 0.15-0.3Mpa 25L/Min |
| Point de protection de température de l'eau | 40C |
| Taille de produit | 1750x850x1800 millimètre |
| Poids net | 620 kilogrammes |
Introduction principale de pièces :
LES AVANTAGES DE LA MACHINE DE CHAUFFAGE PAR INDUCTION DE COMMANDE NUMÉRIQUE DE DSP :
1. de petite taille, léger, aucun équipement à haute pression, petite empreinte de pas et opération mobile ;
2. l'eau de moins de refroidissement de puissance et de économiser ;
3. chauffage rapide et moins de couche d'oxyde ;
4. selon la taille de la puissance, la bande de fréquence est divisée en un grand choix de modèles, clients peut être choisie selon les conditions de processus, afin d'obtenir un rapport des prix de représentation satisfaisante ;
5. L'installation est simple, l'opération est commode, l'utilisateur doit seulement prendre dix minutes pour apprendre le procédé entier d'opération ;
6. Censurez la détection et les fonctions de protection sont complètes : La détection de défaut et le circuit de protection parfaits surveille les défauts du manque d'eau, de la surchauffe, de la surtension, de la surintensité et du manque de défauts en temps réel, et répond rapidement. Les causes de défaut sont montrées sur l'affichage en temps réel et synchronisées avec le voyant de signalisation. En outre, ce peut également être sortie par le port de sortie. Signal de relais pour le travail de coordination de système externe.
7. Système de suivi automatique de fréquence de résonance : Il résout complètement les points faibles de la fréquence de système analogue dépistant et assure la stabilité du système résonnant d'IGBT ; il peut maintenir le courant de sortie ou la puissance inchangée même si la grille d'alimentation flotte, et s'assure qu'IGBT fonctionne toujours sur le commutateur actuel zéro (ZCS) dans n'importe quelle condition de travail. Dans l'état, l'IGBT est dans le meilleur état fonctionnant, la puissance est la plus petite, et la machine entière est la plus efficace ;
8. Interface homme-machine amicale : L'interaction homme-ordinateur peut être choisie d'un grand choix de manières, indicateur de LED ou l'affichage numérique de tube, l'affichage d'écran tactile et le contrôle, affichage d'écran des textes, clients peuvent choisir comme nécessaire ; des arrangements de réalisation et d'opération de fonction, le panneau mécanique traditionnel de bouton est entièrement couvert. Rendez le fonctionnement et entretien plus facile, plus intuitif et plus commode ;
9. Interface d'isolement de matériel : Elle est compatible avec le PLC existant sur le marché, qui est salutaire à la transformation fonctionnelle des clients des systèmes existants de PLC et davantage à d'expansion des systèmes d'automation.
10. Interface de communication à distance : Avec l'interface de communication de RS-232/RS-485/CAN, elle peut réaliser le contrôle de réseau de multi-machine. Le défaut RS485 adopte le protocole de transmission commun de MODBVS ; L'interface 4-20MA ou 0-10V peut soutenir le contrôle en circuit fermé avec le système externe, tel que le système de contrôle de boucle bloquée de la température.
11. Début de puissance nulle : sortie nulle de tension du début et du remplaçant, aucun besoin d'appui faux de charge.
12. Mode fonctionnant : vous pouvez choisir actuel constant, ou puissance constante, vous pouvez également faire la sortie constante de source de tension.
13. Le dispositif est équipé d'un bouton rouge saisissant d'arrêt d'urgence : Quand une urgence se produit, vous pouvez rapidement appuyer sur ce bouton.
Arrêtez le travail de l'équipement et employez-le pour réaliser des mesures de protection.
14. Les composants internes de l'équipement sont raisonnablement présentés, et le panneau de circuit de commande principal est placé du côté actuel faible pour éviter l'interférence de l'électricité forte au circuit de commande et pour améliorer la précision de contrôle ;
15, alimentation d'énergie de chauffage par induction électromagnétique devraient avoir la fonction à télécommande, et utilisent le contrôle de circuit numérique, l'ajustement de puissance peut être ajusté de 0% sur la résolution 100% utilisant 0,1% niveaux ou 0. stabilités de sortie de niveau de 01% peuvent atteindre 0. 3% ou 0. 025% ; En même temps, le module numérique de contrôle de température de PID peut être configuré prérégler la température de cible du ((la méthode de mesure de la température est la mesure infrarouge de la température ou mesure de la température de thermocouple), accomplissez automatiquement l'ajustement de puissance pendant le chauffage, et commandez la température. La précision est + 1 ℃.
La fréquence de nouvelle DSP de Guangyuan série de la série équipement de chauffage, par induction de fréquence moyenne et Superbe-audio de haute fréquence et de fréquence adopte la structure de DSP+FPGA avec la technologie à haute efficacité et précise tout-numérique de contrôle, qui peut automatiquement dépister la fréquence de résonance et s'assurer qu'IGBT est toujours dans n'importe quelle situation. ZCS ou ZVS est l'état de doux-commutation, qui rend l'état de travail d'IGBT optimal, sa propre puissance est plus petit, et la machine entière est plus efficace. Elle résout complètement les points faibles du circuit analogue, et assure la stabilité du système entier. L'interface externe et interface homme-machine simple établir le rapport entre l'équipement et la chaîne de production plus commodes.
DEMANDE DE TECHNOLOGIE DE CHAUFFAGE PAR INDUCTION :
Le développement vigoureux de l'industrie automobile a apporté des occasions sans précédent de développement à l'industrie de pièces d'auto. La technologie de chauffage par induction également est employée de plus en plus largement dans le domaine de la fabrication d'automobile.
En termes de fonte, le moulage est une méthode de transformation en métal il est facile former que. La méthode de moulage peut être employée pour faire des pièces de diverses tailles et de formes complexes sur des automobiles. Il peut dire que la meilleure utilisation est faite dans le développement de l'industrie automobile. Presque tous les processus de moulage peuvent faire leur meilleur dans l'industrie automobile.
Les processus de fusion principaux utilisés dans la production des pièces d'auto de fonderie ici et ailleurs sont processus de fusion de coupole, processus de four électrique d'induction de fréquence intermédiaire processus de fonte de four électrique d'induction et de fréquence de fusion de coupole-milieu double. Les fours de fonte d'induction gagnent également dans l'industrie de fonderie due à leurs avantages techniques.
En termes de chauffage, selon des statistiques, dans l'ex-Union soviétique, les pièces soumises à un traitement thermique d'induction dans l'industrie automobile ont expliqué 40% à 45% de pièces soumises à un traitement thermique. L'application et le développement de la technologie de chauffage par induction est évident en soi aujourd'hui.
L'induction de la GY a été engagée à la fabrication de la machine de chauffage par induction pour 27years. Actuellement, il y a actuellement plus de 10 000 machines de chauffage par induction de la GY fonctionnant partout dans le monde. Les machines de chauffage par induction de la GY sont très utilisées dans le traitement thermique de forge mécanique, la fabrication industrielle de traitement thermique, la fabrication de soudure d'induction d'outil, et d'autres domaines. Basé selon les principes du besoin technologique de mises à jour et de clients d'induction, le chauffage par induction de la GY toujours strving pour produire les machines industrielles de chauffage par induction avec caractéristiques du chauffage par induction de la GY propres et technologies de base indépendantes dans l'industrie de chauffage par induction. Avec l'évolution de l'équipement de chauffage par induction de génération en génération, aussi bien que notre expérience riche des applications industrielles de chauffage par induction, nous servons des clients d'extrémité avec les machines industrielles de haute qualité de chauffage par induction partout dans le monde. La prise « avantageuse pour les deux parties avec des clients » en tant que notre base de valeur, chauffage par induction de la GY, avec nos conceptions complètes de R&D, les solutions de projet, l'équipe de production, et l'appui après-vente, attendent avec intérêt de coopérer avec vous.
