May 16, 2023
Bobine de chauffage par induction : Les choses que vous devez connaître à son sujet
Graduellement, le chauffage par induction avait remplacé les systèmes de chauffage conventionnels dans plusieurs industries. Après tout, il fournit le chauffage non pollué, localisé, cohérent, et précis.
Cependant, la plupart des personnes ne savent pas que la conception de bobine d'induction influence l'efficacité de chauffage.
Comme élément indispensable du système d'induction, la bobine d'induction de chauffage convertit le courant alternatif dans un champ électromagnétique et des actes sur l'objet à chauffer. Elle est habituellement faite de tubes de cuivre, et dans des cas particuliers, elle peut être faite de plats de cuivre, et être puis soudée avec des tuyaux de refroidissement ou des tiges de cuivre et être usinée dans les pièces structurelles correspondantes.
La forme de bobine devrait être basée sur la forme de la surface de chauffage des pièces. Selon la forme de l'objet, la forme de base de la bobine d'induction est déterminée pour être anneau, solénoïde, rectangulaire, forme copiée, bobine de crêpe ou irrégulier, etc.

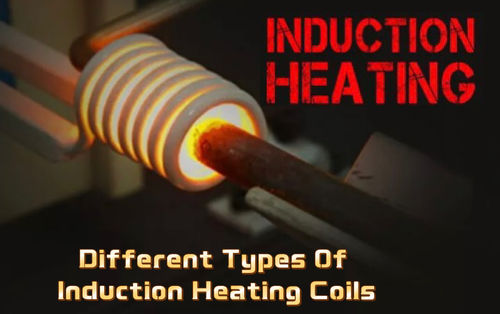

Les gens avaient employé un large éventail de bobines pour le chauffage par induction. Ces bobines ont différents comportements et applications de chauffage. Renseignons-nous sur quelques types communs de bobine d'induction.
La bobine de simple-tour est également connue comme inducteur solide. Cette bobine chauffe l'objet avec une bande étroite. Indépendamment de ceci, la bobine peut balayer la longueur de l'objet.
La bobine interne est connue pour sa conception unique. La bobine peut chauffer la surface intérieure des trous. La conception de la bobine s'assure que la distance globale de la surface des trous est diminuée, la chaleur optima de aide atteignent les trous.
Une bobine multitours hélicoïdale ou de solénoïde est une bobine d'induction bien connue comportant plusieurs tours. Ces tours expriment la longueur du modèle de chauffage.
les bobines hélicoïdales de Multi-position conviennent à un processus de chauffage complet. Cette bobine peut avoir un certain nombre de positions. Néanmoins, jusqu'à huit positions sont pratiques.
Ces bobines sont employées sur une table rotatoire. Elles aident l'opérateur à occuper une étape dans l'assemblage multipas.
Les opérateurs emploient cette bobine quand un objet doit être chauffé d'un côté seulement. Généralement, il convient aux métaux de surface plane. En outre, la bobine de crêpe peut chauffer un petit, à bande étroite du centre.
Une bobine d'épingle à cheveux a pu être une bobine simple ou de multiple-tour. Généralement, elle vous aide à chauffer de longues et minces pièces. Les opérateurs l'emploient également pour chauffer le déplacement en acier ou en aluminium.
La bobine est la pièce la plus importante d'équipement de chauffage par induction. Sa conception et qualité déterminer comment effectivement un objet sera chauffé.
Une bobine d'induction est la tuyauterie de cuivre sous forme de bobine. Selon combien de tours sont dans le tube de cuivre, la bobine s'appelle une bobine hélicoïdale ou de solénoïde-blessure.
Quand les passages d'alimentation d'énergie par la bobine, il produit un champ électromagnétique. Il se produit en raison de l'écoulement de C.A. (courant alternatif).
Ce champ électromagnétique alternatif produit un courant induit dans l'objet. Et ce courant produit de la chaleur en raison des pertes carrées de R.
Combien les passages actuels par l'objet dépend de l'intensité d'EMF de la bobine. Ce transfert d'énergie s'appelle Eddy Current Effect ou l'effet de transformateur.
